Aries 16
高靈敏度sCMOS科學相機
- 16 μm x 16 μm
- 0.9 e- 讀出噪聲
- 90 % Peak QE
- 800 (H) x 600 (V)
- USB 3.0 & CameraLink
詢 價
產品介紹
鑫圖Aries 16實現了背照式sCMOS相機靈敏度性能的重大突破。采用的16微米超大像元設計方案，靈敏度較典型的6.5μm像元提升超5倍，弱光探測能力大幅提升；讀出噪聲低至0.9 e-，可以在等效速度上取代EMCCD相機，應用于光子能量級的極限信號探測領域，且不受乘性噪聲、增益老化等因素影響，具有更高動態范圍優勢。
-

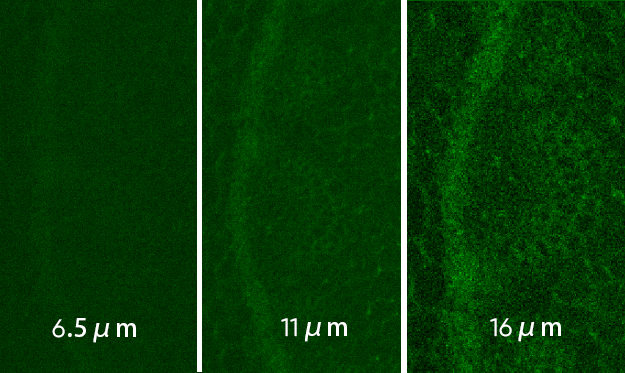

16μm 大像元 / 背照式sCMOS
Aries 16 不僅采用了背照式芯片工藝技術，峰值量子效率可達90% ，還采用了16微米超大像元設計方案，靈敏度較典型的6.5μm像元提升超5倍，弱光探測能力大幅提升。
-

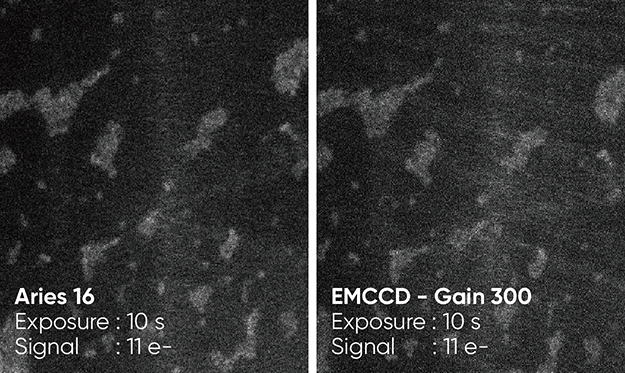

0.9 e-亞電子級讀出噪聲
Aries 16的讀出噪聲僅有 0.9 e-，可以在等效速度上取代EMCCD相機，且不受乘性噪聲、增益老化等因素影響，具有更高動態范圍優勢,可廣泛應用于光子能量級的極限信號探測領域。
-
60 ℃ 深度制冷溫差
Aries 16 采用鑫圖新一代制冷技術打造，制冷深度可低于環境溫度60 ℃的穩定水平，有效降低熱噪聲，提高成像信噪比，確保測量結果準確性。
技術參數 >
- 相機型號: Aries 16
- 彩色/黑白: 黑白
- 量子效率: 90.7 % @ 550 nm（峰值）
- 分辨率: 800（H）x 600（V）
- 對角線尺寸: 16 mm
- 像素尺寸: 16 μm x 16 μm
- 有效面積: 12.8 mm x 9.6 mm
- 滿阱容量: 典型值：73 ke-
- 動態范圍: 典型值：94.8 dB
- 幀率: 60 fps @ HDR Mode, 25 fps @ Low Noise Mode
- 讀出噪聲: 典型值：1.6e- @ HDR Mode, 0.9e- @ Low Noise Mode
- 快門類型: 卷簾/全局重置
- 曝光時間: 26 μs ~ 60 s
- 暗信號不均勻性: 0.3 e-
- 光響應不均勻性: 0.30%
- 制冷方式: 風冷 , 水冷
- 制冷溫度: 風冷：低于環境溫度50 °C ，水冷：低于環境溫度60 °C
- 暗電流噪聲: 0.2e-/pixel/s
- Binning: 2 x 2, 4 x 4，任意 bin
- ROI: 支持
- 觸發模式: 硬件 , 軟件
- 觸發輸出: 開始曝光，全局曝光，讀出結束，高電平，低電平
- 外部觸發連接: SMA
- 時間戳: 支持
- 接口: USB 3.0 & Cameralink
- SDK: C , C++ , C#，Python
- 位深: 12 bit & 16 bit
- 光學接口: C - mount
- 電源: 12V / 8A
- 功耗: 38 W
- 相機尺寸: 95 mm × 95 mm × 114 mm
- 重量: 1500 g
- PC軟件: Mosaic 3.0 , SamplePro , LabVIEW , MATLAB , Micro-Manager 2.0
- 兼容系統: Windows
- 操作溫度: 工作：溫度 0~40 °C, 濕度 0~85% 儲藏：溫度 0~60 °C, 濕度 0~90%
顯示更多
