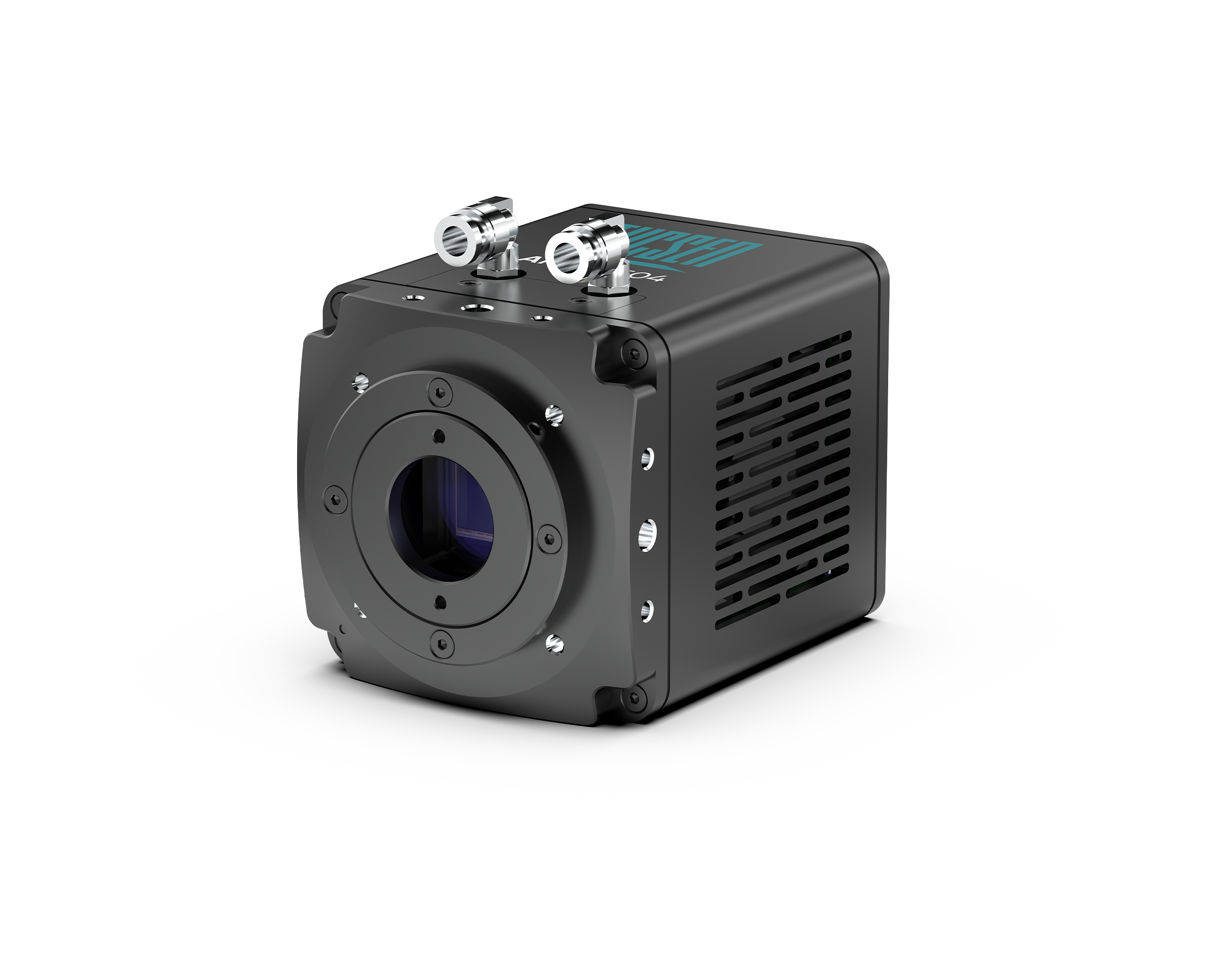

Aries 6504 Pro
單光子級高速sCMOS相機
- 0.43 e-(RMS)讀出噪聲
- 297fps @ 4.2MP
- 0.01 e-/pixel/s 暗電流
- 95% QE @ 450 nm
- 6.5 μm 像元尺寸
產品介紹
Aries 6504 Pro 基于新一代背照式 sCMOS 技術深度研發，以單光子級分辨能力為核心突破，在讀出噪聲、幀率與暗電流三大關鍵性能維度實現系統級提升。相機在高靈敏度模式下實現低至 0.43 e?（RMS） 的超低讀出噪聲，高速模式下支持 420 萬像素全分辨率 297 fps 的高速輸出，高動態模式下支持 170fps 全分辨率16bit高位深輸出，暗電流低至 ≤0.01 e?/pixel/s（@ ?20 ℃） ，為高速弱光條件下的精準測量提供穩定可靠的成像基礎，適用于前沿科學研究與高端工業檢測等高要求應用場景。
-
95% QE / 0.43 e? (RMS) 讀出噪聲
單光子級分辨力Aries 6504 Pro實現了對新一代背照式 sCMOS傳感器性能的充分釋放。在高靈敏度讀出模式下，讀出噪聲低至 0.43 e?(RMS)，同時支持 99 fps @ 4.2 MP 高速輸出。如右圖所示，其像素讀出噪聲中值為 0.36 e?(超過50%），均方根值(RMS)為 0.43 e?(超過 70%)。該噪聲分布已滿足單光子統計分辨的關鍵條件，表明 Aries 6504 Pro 適用于極低光子數下的定量與穩定弱光測量場景。
-
297 fps @ 4.2 MP高幀率
通量效能提升3倍Aries 6504 Pro 高速模式可達 297 fps @ 4.2 MP，較上一代同靶面 sCMOS 相機幀率提升 3 倍，并在全分辨率高速輸出下保持低至 0.8 e? 的亞電子級讀出噪聲，突破高速與高靈敏并存的成像瓶頸，顯著提升極弱光條件下的通量成像能力。
幀率4.png)
-
暗電流低至0.01e-/pixel/s
長曝光性能提升5倍Aries 6504 Pro 在 ?20℃ 條件下暗電流低至 0.01 e?/pixel/s，僅為上一代 6.5 μm 像元 sCMOS 相機的 1/5，大幅提升長曝光成像性能，賦能“弱光 + 長時”應用場景的深度探索。
技術參數 >
- 型號: Aries 6504 Pro
- 傳感器類型: BSI sCMOS
- 峰值量子效率: 95%
- 彩色/黑白: 黑白
- 對角線尺寸: 18.8 mm
- 有效面積: 13.3 mm * 13.3 mm
- 分辨率: 2048 × 2048
- 像素尺寸: 6.5 μm x 6.5 μm
- 位深: 12bit,16bit
- 全分辨率幀率: 最大值：297 fps @ 4.2 MP
- 讀出噪聲: 最小值：0.43 e- (RMS) @ High-sensitivity mode
- 快門類型: 卷簾，全局重置
- 制冷方式: 風冷，水冷
- 觸發模式: 硬件，軟件
- 外觸發輸出: 支持
- 數據接口: USB3.2 Gen2, CXP2.0 x 2
- 光學接口: C Mount
- 備注: 如需了解更多產品技術參數，請下載產品技術規格書查看
應用方向 >
下載 >
-
軟件 - Mosaic 3.1.1.9
-
Aries 6504 pro 技術規格書
-
Aries 6504 pro & Aries 6504 結構圖紙
請登錄下載此文件。
登錄相關產品 >
-

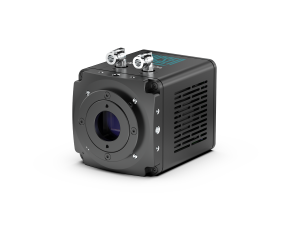

Aries 6504
