Aries 6510
高靈敏高速大靶面sCMOS相機
- 95 % 峰值QE
- 6.5 μm x 6.5 μm
- 0.7 e- Readout Noise
- 29.4 mm Diagonal FOV
- 150 fps @ 10.2MP
產品介紹
Aries 6510在成像性能上實現了高靈敏度、大視野和高速度的理想結合。基于但不限于所采用的sCMOS芯片本身的優勢，鑫圖專為滿足科研應用而設計的豐富的成像模式，簡潔穩定的數據接口，和緊湊的模塊化結構，使得該產品能滿足最具挑戰性的科學成像需求。
-
95% 峰值 QE，0.7e-讀出噪聲
Aries 6510 采用最新的GSense6510BSI芯片，具有95% 峰值 QE和低至 0.7e-的讀出噪聲，由此獲得的高靈敏度可以有效縮短曝光時間，降低激發光強度，幫助您更快捕捉動態信號，減少對樣品的光漂泊和光毒性，以及在多維成像時提高通道切換的效率。
-
高速采集時提供足夠的滿阱容量
測量快速變化的信號不僅僅需要相機具有高速度，也需要有足夠的像素滿阱容量來分辨信號的變化。在我們的高速模式下，幀率最高可達150fps@10.2MP，用戶可根據應用需要選擇1,240 e-或20,000 e-的滿阱容量模式，強度測量精度相比8 bit 和200 e-滿阱容量的相機有質的提升。
-
22 mm 對角線尺寸
Aries 6506提供22毫米的對角成像尺寸，能滿足現代顯微鏡標準C接口的成像視野要求。
-

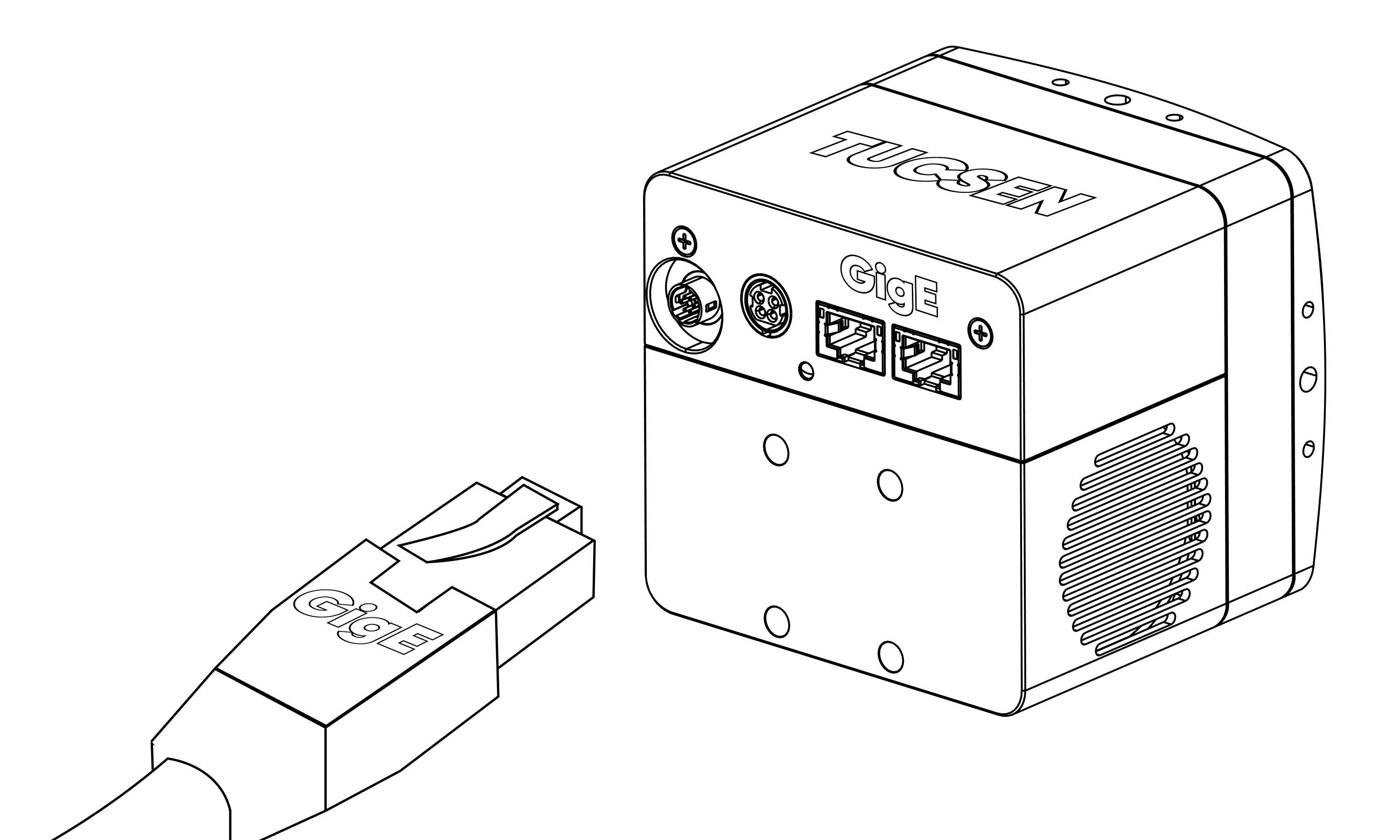

簡單高速的GigE接口
Aries 6510 使用簡單成熟的標準GIGE接口，無需昂貴的采集卡和笨重的電纜，也不要求復雜的系統啟動順序，高速圖像采集也能有即插即用的輕松體驗。
技術參數 >
- 型號: Aries 6510
- 傳感器類型: BSI sCMOS
- 傳感器型號: Gpixel GSENSE 6510BSI
- 峰值量子效率: 95%
- 彩色/黑白: 黑白
- 對角線尺寸: 29.4 mm
- 有效面積: 20.8 mm x 20.8 mm
- 分辨率: 3200 (H) x 3200 (V)
- 像素尺寸: 6.5 μm x 6.5 μm

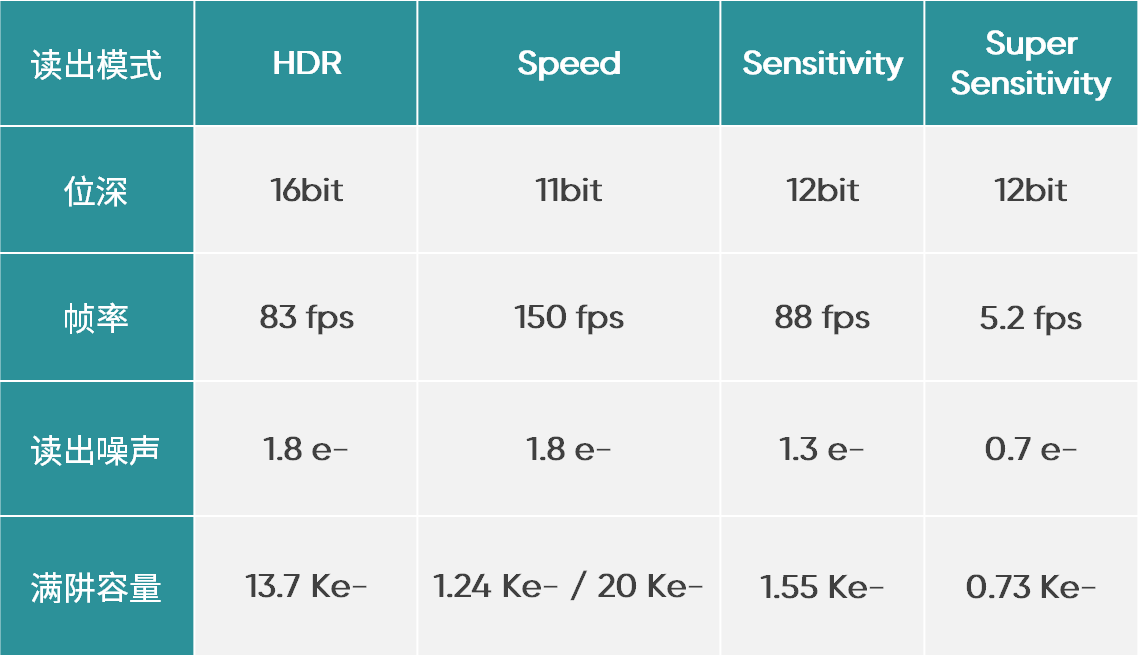

- 讀出模式: Dynamic: HDR
Speed: High / Mid / Low gain
Sensitivity: Standard / Low Noise - 位深: Dynamic: 16bit
Speed: 11bit
Sensitivity: 12bit - 幀率: Dynamic: 83 fps @ HDR
Speed: 150 fps @ High / Mid / Low gain
Sensitivity: 88 fps @ Standard，5.2 fps @ Low Noise - 讀出噪聲（中值）: Dynamic: 1.8 e- @ HDR
Speed:1.8 e- @ High gain, 3.6 e- @ Mid gain, 9.8 e- @ Low gain
Sensitivity: 1.3 e- @ Standard, 0.7 e- @ Low Noise - 滿阱容量: Dynamic: 13.7 Ke- @ HDR
Speed: 1.24 Ke- @ High gain, 4.5 Ke- @ Mid gain, 20 Ke- @ Low gain
Sensitivity: 1.55 Ke-@ Standard, 0.73 Ke- @ Low Noise - 動態范圍: 77 dB @ Dynamic-HDR
- 快門類型: 卷簾，全局重置
- 曝光時間: 6 μs-10 s
- 制冷方式: 風冷，水冷
- 制冷溫度: 風冷: 0℃ (環境溫度25℃), 水冷-10℃ (液體溫度20℃)
- 暗電流: 1.3 e-/pixel/s @ 0℃；0.6 e-/pixel/s @ -10℃
- 圖像校正: DPC
- Binning : 2 x 2, 4 x 4
- 感興趣區域 (ROI): 支持
- 時間戳精度: 1 μs
- 觸發模式: 硬件，軟件
- 外觸發輸出: 低電平，高電平，讀出結束，全局，曝光開始，觸發準備，第一行，任意行
- 觸發接口: Hirose-6-pin
- 數據接口: 2 x 10G GigE
- 光學接口: T / F / C Mount
- 電源: 12 V / 8.5 A
- 功耗: ≤ 55 W
- 相機尺寸: 95 mm (H) x 100 mm (W) x 100 mm (L)
- 重量: 1350 g
- 軟件: Mosaic V3, SamplePro, LabVIEW, MATLAB, Micro-manager 2.0
- SDK: C / C++ / C# / Python
- 操作系統: Windows / Linux
- 操作環境: 工作環境：溫度0~40 °C，濕度 10~85 % 儲存環境：溫度-10~60 °C，濕度 0~85 %
