Gemini 8KTDI
高速TDI-sCMOS相機
- 0℃ 芯片低溫制冷
- 100G CoF 數據接口
- 1 MHz @ 8K 高速輸出
- 63.9% @ 紫外266nm
- 93.4% @ 可見光440nm
品相冊.png)
產品介紹
Gemini 8KTDI 是鑫圖應對高通量挑戰性檢測應用推出的新一代高性能TDI相機，較上一代TDI相機具有更高的信噪比和高速成像性能優勢。Gemini 8KTDI 不僅在核心應用波段的靈敏度性能的大幅升級，266nm和355nm紫外波段的量子效率分別高達63.9%和58%，420nm可見光波段達到了93.4%的峰值水平；Gemini 8KTDI?還率先實現了100G CoF高速數據接口技術的應用，8K行頻速度高達1MHz，整體通量性能較上一代實現了翻倍升級，同時搭載鑫圖穩定可靠的制冷降噪技術，可有效降低系統高速運行時帶來的熱噪聲干擾，是高端設備實現更高精度檢測和更高效能提升的強有力保障！
-

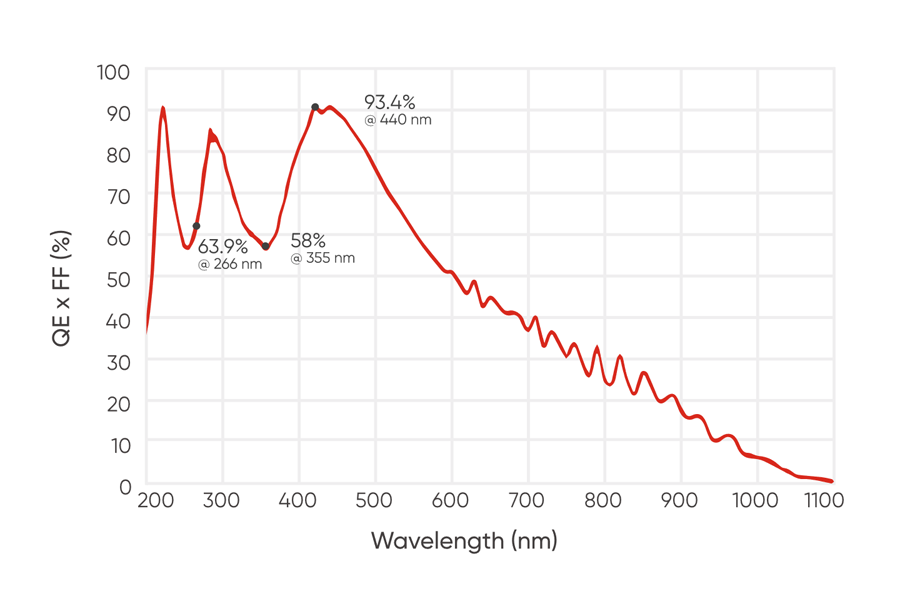

寬光譜/紫外增強
Gemini 8KTDI 不僅具有180nm-1100nm寬光譜成像優勢，可見光峰值量子效率高達93.4%，而且在266nm和355nm兩大紫外典型應用波段，量子效率分別高達63.9%和58%，能幫助檢測設備進一步提升檢測精度和缺陷檢測率，在紫外檢測領域具有更顯著的應用優勢！
-

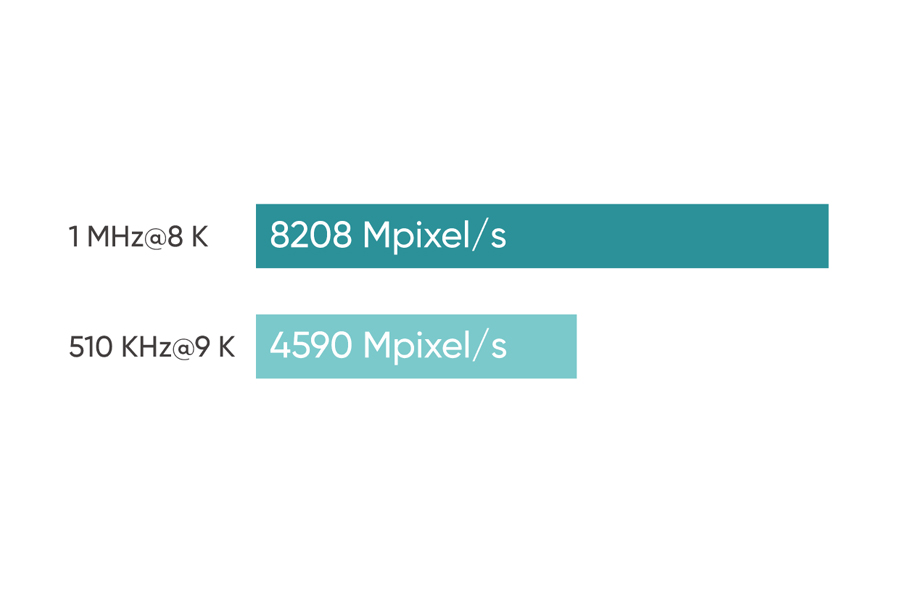

1MHz@8K高行頻輸出
Gemini 8KTDI不僅率先實現了100G CoF高速接口在TDI相機的開發應用，更有利于儀器系統的集成，還針對不同應用特點，開發了多種數據讀出模式：8bit/10bit高速模式下行頻可達1MHz，12bit高動態模式最高可達500 KHz，整體數據通量性能較上一代TDI技術實現了翻倍升級，可以為高端檢測設備效能升級提供強有力的性能支持！
-
穩定可靠制冷降噪技術
高端挑戰性檢測應用中，對缺陷的檢測要求非常高，即使是1~2DN的灰階抖動都會影響檢測結果。鑫圖的制冷技術經過市場的長期驗證，不僅能夠?qū)Ω泄庑酒瑢?shí)行精準的低溫控制，還能使相機在長時間工作中保持±0.5℃恒定狀態。如圖所示，鑫圖相機制冷后具有更均一的成像背景和更低的噪聲水平，可以為高精度缺陷檢測提供更精準可靠的數據支撐。
技術參數 >
- 型號: Gemini 8KTDI
- 傳感器類型: BSI sCMOS TDI
- 傳感器型號: GLT5008BSI_UV
- 量子效率: ≥ 63.9%@266 nm, ≥ 93.4%@440 nm
- 光譜范圍: 180 nm - 1100 nm
- 彩色 / 黑白: 黑白
- 尺寸: 41 mm
- 分辨率: P1：8208 pixels x 256 stages P2：8208 pixels x 32 stages
- 像素尺寸: 5 μm x 5 μm
- 操作模式: TDI, Area
- TDI 級數: P1：4，32，64，128，192，224，252，256 P2：2，4，8，16，24，28，30，32
- 支持掃描正反向方向設置: 正向，反向，觸發控制
- 電荷轉移效率: ≥ 0.99993
- 高光溢出保護: ≥ 50X
- 滿阱容量: ≥ 16ke-
- 動態范圍: ≥ 62.8dB@10bit ADC
- 最大線速: 1MHz@8/10bit；500 kHz@12bit
- 暗電流: ≤250e-/p/s@0℃，≤1000e-/p/s@10℃
- 暗信號不均勻性: ≤ 10.8e-@10bit，≤ 5.6e-@10bit（校正后）
- 光響應不均勻性: ≤ 0.124%
- 制冷方式: 風冷，水冷
- 制冷溫度: 水冷：0℃@22℃水溫；風冷：10 ℃ @22℃室溫
- Binning: 1 x 2，2 x 2，4 x 4，8 x 8
- ROI: 支持
- 觸發模式: 觸發輸入, 掃描方向輸入
- 觸發輸出信號: Strobe out
- 觸發接口: Hirose 12
- 增益: 模擬增益：x 1 ~ x 4，數字增益：x 0.1~ x 15.9
- 數據接口: QSFP+ / QSFP28
- 光學接口: M72x0.75，用戶可定制
- 電源: 72W / 21~27 V
- 相機尺寸: 120 mm x 120mm x144.5mm
- 重量: ＜ 3500 g
- 軟件: SamplePro
- SDK: C，C++
- 操作系統: Windows 10/11 (X64)，Ubuntu20.04/22.04 (X64) Euler OS (ARM64)
- 操作環境: 工作溫度：0 -40 ℃，濕度 20-80%儲存溫度：-20-60 °C，濕度 20-80%工作海拔：0-2000米
