22/02/251.?Matlab的安裝
按照Matlab的安裝說明安裝，軟件安裝完成后，桌面會出現相應軟件的圖標。
2.?驅動配置
1)?相機連上電源線和數據線；
2)?將與相機對應的文件復制粘貼到Matlab的安裝目錄下，如“D:\Program Files\MATLAB\R2011b\bin”；

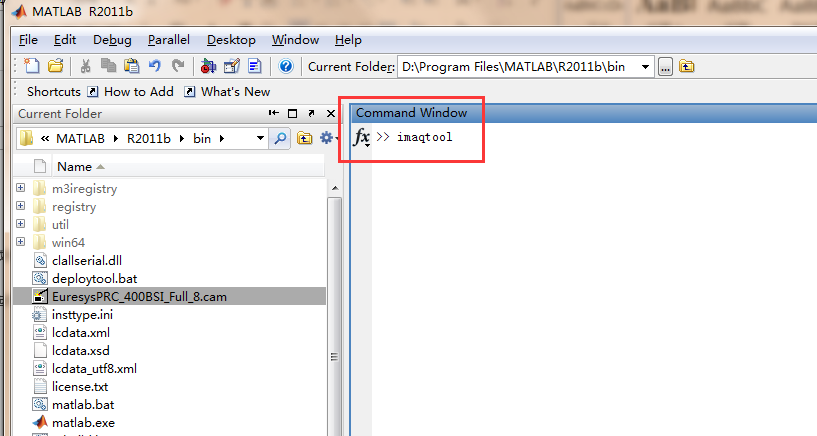

3)?雙擊Matlab圖標啟動MATLAB，在“command window”輸入“imaqtool”后按“Enter”建，桌面會出現“Image Acquisition Tool”的界面。

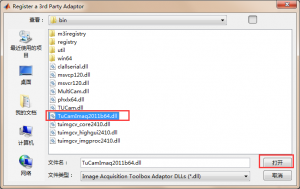

4)?點擊“Tool”選擇“Register a Third-Party Adaptor”，將D:\Program Files\MATLAB\R2011b\bin貼到打開窗口的“文件名”下，點擊“打開”，在出現的文件中選擇TuCamImaq2011b32.dll或TuCamImaq2011b64.dll，點擊“打開”，進入“Refresh Image Acquisition Hardware?”界面。
5)?點擊對話框中的“refresh”按鈕，進入“Refresh completed”界面。
6)?點擊“確定”，完成相機驅動配置。

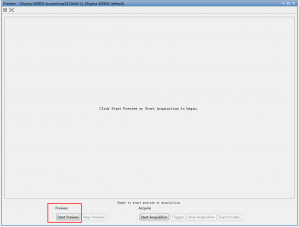

7)?在Hardware Browser硬件列表中單擊選中設備，并在Preview界面中點擊“Start Preview”開啟預覽。
8)?在Acquisition Parameters界面可以對相機參數進行調節，與相機相關的界面有Device Properties和Region of Interest兩個。

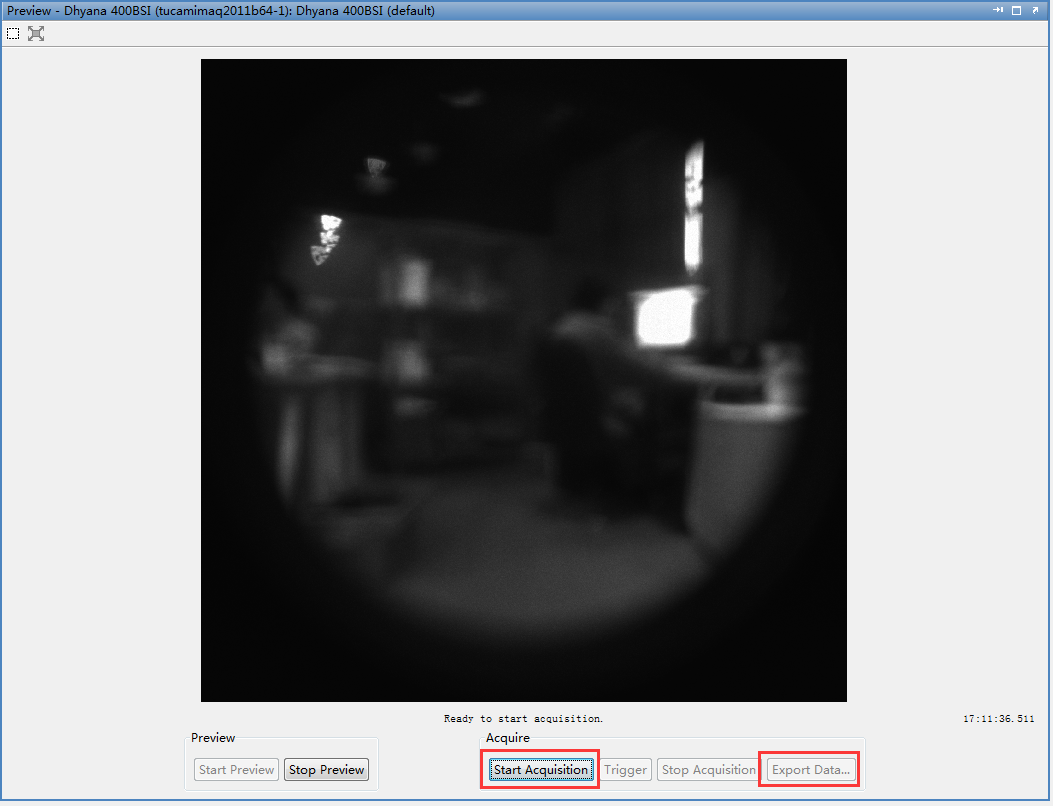

9)?如果需要拍圖，則點擊“Start Acquisition”抓取當前幀圖片，再點擊“Export Data”，選擇需要的圖片格式，并保存圖片到電腦。Matlab本身機制拍攝的圖片位深度是固定三通道的。
10)?若要關閉相機，先關閉Image Acquisition Tool界面，然后在Command Window中輸入命令“imaqreset”，退出相機運行進程。
注意：
1)?使用最新插件時要把C:\Windows\System32目錄下的TUCam.dll也更新到最新版本，否則可能出現相機無法連接或功能出錯；
2)?只支持在Matlab R2016和Matlab R2011上完全兼容，其他版本的Matlab不兼容，根據客戶需求可提供定制版本，不同版本的Matlab需要分別編譯；
3)?Matlab R2016無法兼容R2011，相機無法打開，軟件內部報錯。
4)?Matlab R2016無法兼容R2014，相機能打開能預覽，但參數設置均無效。
5)?Matlab R2011無法兼容R2016，相機能打開能預覽，但參數設置均無效。
6)?Matlab R2016只有64位軟件，沒有32位軟件，Matlab R2015b是最后一個支持32位的版本；
7)?Matlab R2016軟件主預覽界面增加了幀率顯示，但不準確，最高只能到100fps；
8)?Euresys采集卡在Win10上運行Matlab R2011b，會有報錯SDK設置和獲取參數錯誤，關掉報錯窗口，也可以正常運行，運行Matlab R2016a正常無報錯（原因是Euresys采集卡SDK問題）；
9)?生成的SDK配置文件保存在MATLAB\R2011b\bin路徑中。
